Article n’ayant sans doute aucun intérêt pour les lecteurs de ce blog, mais égoïstement ce blog est aussi un lieu où je stock certaine données que je veux conserver (après tout je fais ce que je veux je suis chez moi)
Donc dans cette article la liste et les caractéristiques (issues de materiel.net) du matériel acheté pour mon PC de bureau que j’ai changé l’été dernier (Juillet 2010).

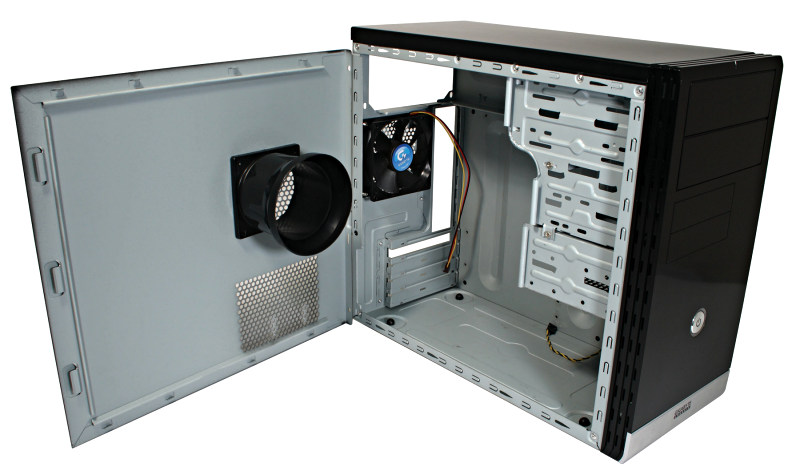

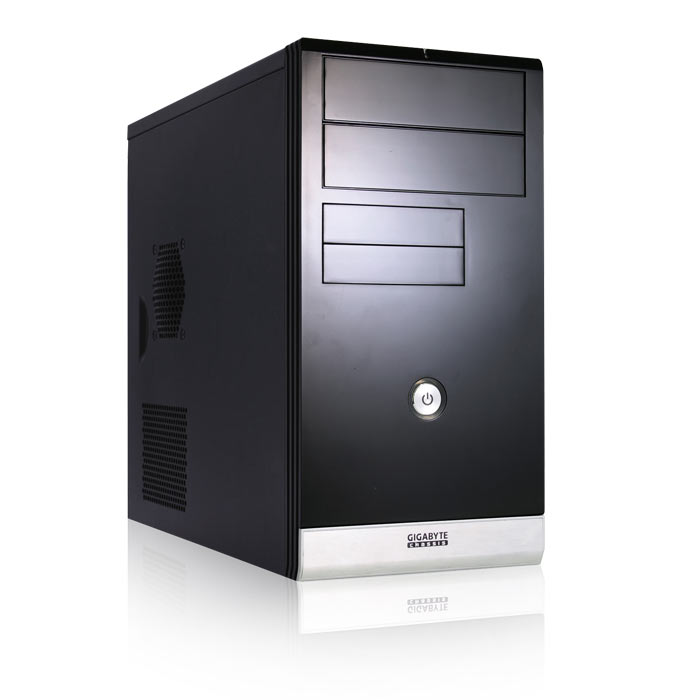

Boitier : Gigabyte GZ-M1
| Design | |
| Châssis | Acier |
| Couleur dominante | Noir |
| Dimensions (L x P x H) | 180 x 398 x 368 mm |
| Poids | 4 Kg |
| Carte mère | |
| Format(s) | Micro-ATX / Mini-ITX |
| Ports d’extension | 4 |
| Alimentation | |
| Alimentation fournie | Non |
| Format(s) | ATX |
| Position | Haute |
| Baies | |
| 5.25″ max. | 2 |
| 3.5″ interne max. | 2 |
| 3.5″ externe max. | 2 |
| Ventilation | |
| Ventilateurs fournis | 1 x 90 mm à l’arrière |
| Emplacements supplémentaires | 1 x 90 mm frontal |
| Airduct | Oui |
| Ergonomie | |
| Front panel | 2 x USB 2 x Audio |

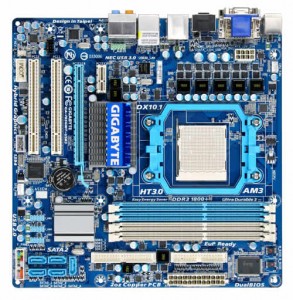

Carte mère :Gigabyte GA-785GMT-USB3
| Chipset | |
| Socket | Socket AM3 |
| Northbridge | AMD 785G |
| Southbridge | AMD SB710 |
| Bus système | 5200 MT/s (2600 MHz) |
| Processeurs supportés | Phenom II™, Athlon II |
| Refroidissement silencieux | Oui, radiateurs |
| Mémoire | |
| Nombre de connecteurs DDR3 | 4 |
| Fréquences DDR3 supportées | PC14400/12800/10600/8500 MHz |
| Double canal | Oui |
| ECC/Registered | Non/non |
| Capacité DDR3 maximum | 16 Go |
| Contrôleurs intégrés | |
| Contrôleur réseau | Realtek 8111D |
| Vitesse du contrôleur réseau | 1000/100/10 Mbps (Gigabit) |
| Contrôleur audio | Realtek® ALC889 |
| Canaux audio | 7.1 |
| Contrôleur graphique | Radeon™ HD 4200 |
| Version de DirectX supportée | 10.1 |
| Contrôleur IDE | AMD SB710 |
| Vitesse du contrôleur IDE | Ultra-ATA 133/100/66/33 |
| Contrôleur Serial-ATA | AMD SB710 |
| Vitesse du contrôleur Serial-ATA | Serial-ATA/II |
| Modes RAID du contrôleur Serial-ATA | RAID 0, 1 et 10 |
| Contrôleur Firewire | Texas Instrument TSB43AB23 |
| Vitesse du contrôleur Firewire | 400 Mbps |
| Extensions | |
| Port(s) PCI-Express 16x | 1 |
| Version PCI-Express prise en charge | 2.0 |
| Compatible ATI Crossfire™ | Non |
| Port(s) PCI-Express 1x | 1 |
| Port(s) PCI | 2 |
| Ports IDE | 1 |
| Vitesse des ports IDE | Ultra-ATA 133/100 |
| Périphériques IDE supportés | 2 |
| Ports S-ATA/II | 5 |
| Périphériques S-ATA/II supportés | 5 |

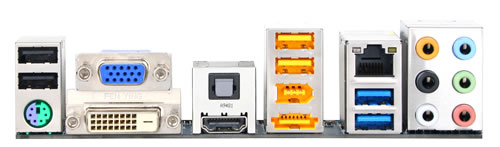

| Connecteurs externes | |
| Ports PS/2 | 1 |
| Ports USB 2.0 | 4 |
| Ports USB 3.0 | 2 |
| Ports RJ-45 | 1 |
| Port DVI | 1 |
| Port VGA | 1 |
| Port HDMI | 1 |
| Port Firewire | 1 |
| Connecteurs audio | 6 |
| Sorties numériques | 1 |
| Type de sorties numériques | Optique |
| Connecteurs internes | |
| Connecteurs pour lecteur de disquettes | 1 |
| Connecteurs pour ports USB 2.0 | 3 (pour 6 ports supplémentaires) |
| Connecteurs Firewire | 1 |
| Connecteurs audio | 1 |
| Type de connecteurs audio | CD/In |
| Connecteurs d’alimentation ATX | 24 et 8 broches |
| Connecteur pour port série | 1 |
| Connecteur pour port parallèle | 1 |
| Connecteurs Molex pour ventilateur | 2 |
| Entrée S/PDIF | 1 |
| Sortie S/PDIF | 1 |
| Configuration | |
| BIOS | Award |
| Nombre de BIOS | 2 |
| Dimensions | |
| Format | Micro-ATX |
| Taille | 245 x 245 mm |

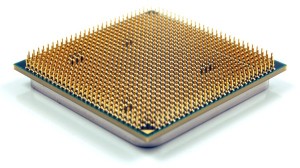

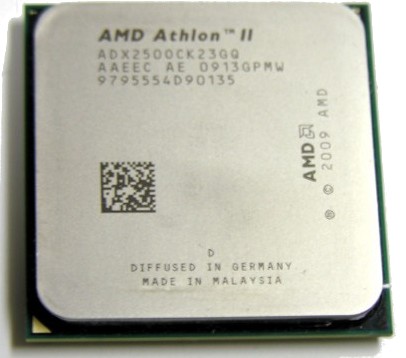

Processeur :AMD Athlon™ II X3 435
| Architecture | |
| Gamme | Performance |
| Socket | Socket AM3 |
| Compatible carte mère AM2+ | Oui |
| Micro-architecture | K10 |
| Nombre de coeurs | 3 |
| Fréquence | 2,90 GHz |
| Cache L1 total | 384 Ko (128 Ko par cœur) |
| Cache L2 total | 1,5 Mo (512 Ko par cœur) |
| Bus HyperTransport™ | Version 3.0 – 4.0 GT/s |
| Finesse de gravure | 0,045 microns |
| Révision de cœur | Deneb |
| Technologies | |
| AMD64 | Oui |
| Virtualisation | Oui |
| NX Bit | Non |
| Cool’n'Quiet | Oui |
| Cool’n'Quiet 2.0 | Oui |
| Cool’n'Quiet 3.0 | Oui |
| SSE 1 | Oui |
| SSE 2 | Oui |
| SSE 3 | Oui |
| SSE 4 | Non |
| SSE 4A | Oui |
| Dissipation thermique | |
| Valeur de dissipation | 95 Watts |
| Présentation | |
| Version boîte | Oui |
| Notes supplémentaires | |
| OPN | ADX435WFGIBOX |

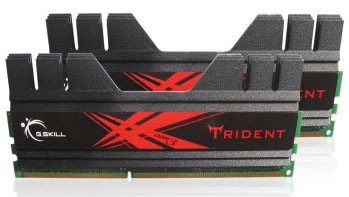

Mémoire :G.Skill Kit Extreme3 2 x 1 Go PC12800 Trident Series
| Mémoire | |
| Type | DDR3 |
| Gamme | Performance |
| Capacité totale | 2048 Mo |
| Fréquence | PC12800 (1600 MHz) |
| Nombre de barrettes | 2 |
| Capacité par barrette | 1024 Mo |
| ECC | Non |
| Registered | Non |
| Performances | |
| Timings | 8-8-8-24 |
| Voltages de certification | 1,60 V |
| PCB | 6 couches |
| Radiateur(s) | Oui |
| Ventilateur(s) | Non |
| Autres informations | |
| Garantie | à vie |
| Référence constructeur | F3-12800CL8D-2GBTD |

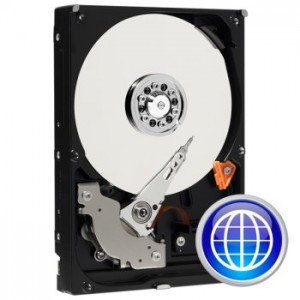

Disque dur : Western Digital Caviar Blue S-ATA 250 Go – 8 Mo
| Disque dur | |
| Format | 3,5″ |
| Capacité | 250 Go |
| Interface | S-ATA/II |
| Vitesse de rotation | 7200 trs/min |
| Mémoire cache | 8 Mo |
| Temps d’accès moyen | 8,9 ms |
| Présentation | |
| Prise d’alimentation Molex | Non |
| Version boîte | Non |
| Dimensions | 147 x 101,6 x 26,1 mm |
| Poids | 0,600 Kg |
| Consommation | 9,50 Watts |
| Référence constructeur | WD2500AAJS |
Le montage s’est réalisé sans problème, j’ai tout de même dû changer les valeurs des timing qui n’étaient pas correctes dans le BIOS.
J’y ai installé Ubuntu 10.04 (puis 10.10) sans aucun problème
Edit 15/11/2011 : Ajout d’une carte Graphique pour soulager le processeur. en effet la moindre page web avec du flash faisait monter le CPU, donc le ventilo qui tourne plus vite, donc du bruit.
Depuis l’ajout de la carte graphique mon CPU reste plat comme l’encéphalogramme de …. (complétez avec qui vous souhaitez)

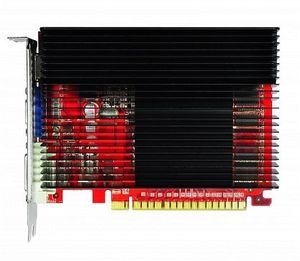

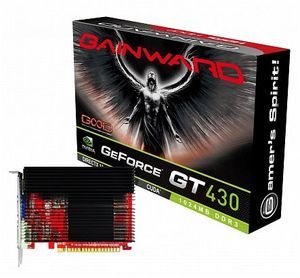

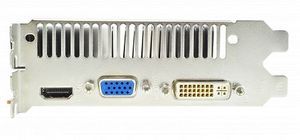

Carte graphique Gainward GT 430 Passive
| Informations sur le produit | ||
| Marque | GAINWARD | |
| Général | ||
| Type de périphérique | Graphics card | |
| Fonctions | Dual Slot Fan Cooler, NVIDIA Unified Driver Architecture (UDA), Nvidia nVIEW Multi-Display Technology, technologie Nvidia CUDA, technologie HD Nvidia PureVideo, Nvidia PhysX-Ready | |
| API prises en charge | DirectX 11, OpenCL, DirectCompute, OpenGL 4.0 | |
| Bus Type | PCI Express 2.0 x16 | |
| Graphics Engine | NVIDIA GeForce GT 430 | |
| Core Clock | 700 MHz | |
| Interfaces | 1 x DVI-I (liaison double) – DVI combiné 29 broches 1 x VGA – HD D-Sub (HD-15) 15 broches 1 x HDMI – HDMI type A 19 broches |
|
| Mémoire | Technologie | DDR3 SDRAM |
| Dimension | 1 Go | |
| Effective Clock Speed | 1.6 GHz | |
| Largeur de bus | 128-bit | |
| Sortie vidéo | ||
| Compatible HDCP | Oui | |
| Résolution maximale | 2560 x 1600 | |
| Configuration requise | Périphériques / interfaces | DVD-ROM |
| Configuration requise | Core 2 Duo – RAM 1 Go | |
| Système d’exploitation requis | Microsoft Windows Vista / XP / 7 | |
| Bloc d’alimentation recommandé | 300 W | |
| Divers | ||
| Compatible with Windows 7 | Le logiciel et les dispositifs «Compatible with Windows 7» ont l’assurance de Microsoft que ces produits ont subi des tests de compatibilité et de fiabilité avec Windows 7 32-bit et 64-bit. | |
| Fonctions Windows 7 prises en charge | Windows Media Center | |
| Logiciel inclus | Pilotes de périphérique & utilitaires, Gainward EXPERTool |
Son installation n’a pas été aussi simple que le reste j’ai du plusieurs fois rebooter en mode sans échec pour restaurer la configuration graphique de base.
Au final voici comment j’ai procédé :
- Désinstallation du pilote ATI propriétaire
- Reboot, désactivation du contrôleur graphique intégré à la carte mère
- Reboot le bureau s’affiche mais sans Compiz voir même sans aucun compositeur de fenêtre (donc tout moche)
- Installation des pilote propriétaires nVidia
- Reboot
